Descripción del Producto
Prepolímero de poliuretano Para el raspador de poliuretano se utiliza el prepolímero tipo poliéster/TDI.
El prepolímero tiene una excelente resistencia a la abrasión, buena resistencia al aceite, buenas propiedades mecánicas y el color se puede regular agregando pigmentos.
Este prepolímero de poliuretano se puede utilizar para fabricar varillas, ruedas, anillos de sellado, placas de tamiz y otras piezas de poliuretano.
Especificación
|
Elemento de prueba |
Resultado de la prueba |
Elemento de prueba |
Resultado de la prueba |
|
SUBOFICIAL% |
4.76 |
Módulo 100%/MPa |
8.85 |
|
100 g de prepolímero MOCA |
40:12.9 |
Módulo 300 %/MPa |
21.87 |
|
Prepolímero/MOCA Temperatura de mezcla / ºC |
80/115 |
Alargamiento de rotura /% |
432.53 |
|
Tiempo de gelificación/min |
11.5 |
Resistencia al desgarro en ángulo recto/KN/m |
99.51 |
|
Dureza/Shore A |
91 |
Tasa de rebote/% |
28.7 |
|
Resistencia a la tracción/MPa |
59.33 |
Resistencia a la abrasión DIN / mm³ |
33.15 |
Características
El proceso de producción de este elastómero de poliuretano de fundición utiliza la reacción continua tubular más avanzada para garantizar la calidad y la estabilidad.
Embalaje: generalmente 20 kg/tambor, también tenemos un paquete grande para 220 kg/tambor.
Plazo de entrega: Normalmente 10 días laborables después de recibir el depósito.
Ventaja
Los prepolímeros de tipo poliéster/TDI ofrecen numerosas ventajas, incluidas excelentes propiedades mecánicas como alta resistencia a la tracción y elongación a la rotura, y productos finales de PU versátiles cuyas propiedades se pueden adaptar ajustando el peso molecular y la estructura del prepolímero de poliéster.
Estos prepolímeros exhiben buena resistencia química, estabilidad térmica y flexibilidad, lo que permite su uso en aplicaciones que van desde espumas flexibles hasta espumas rígidas con alta capacidad de carga.
También poseen una excelente resistencia a la abrasión, lo que los hace adecuados para productos como suelas de zapatos y cintas transportadoras.
La capacidad de personalizar estos prepolímeros mediante el uso de diferentes tipos de polioles de poliéster y variando la relación TDI da como resultado una amplia gama de propiedades.
Además, pueden contribuir a la sostenibilidad y la eficiencia económica en la producción, haciendo que los poliuretanos basados en poliéster/TDI sean competitivos en el mercado.
Usando
Después de que el prepolímero de poliuretano de poliéster se desgasifica al vacío a 80-85 grados, se mezcla con MOCA fundido, se desgasifica, se vierte y se vulcaniza para el moldeo. Es adecuado para operación manual y moldeo mecánico.
Los prepolímeros deben almacenarse en un lugar seco, a baja temperatura y protegidos de la humedad y la humedad durante su uso.
Una vez abierto el envase, el prepolímero debe consumirse lo antes posible. Si no se consume, lo mejor es sellarlo con nitrógeno.
La vida útil del prepolímero sin abrir es de 6 meses.
Si desea agregar pasta de color u otros materiales, mantenga el contenido de agua del aditivo por debajo del 0,1% y considere la compatibilidad del aditivo.
Excepto el prepolímero de poliuretano poliéster TDI, también podemos suministrar prepolímero tipo poliéter/TDI, prepolímero de poliuretano PTMEG TDI y elastómero de poliuretano moldeable para sistemas MDI.

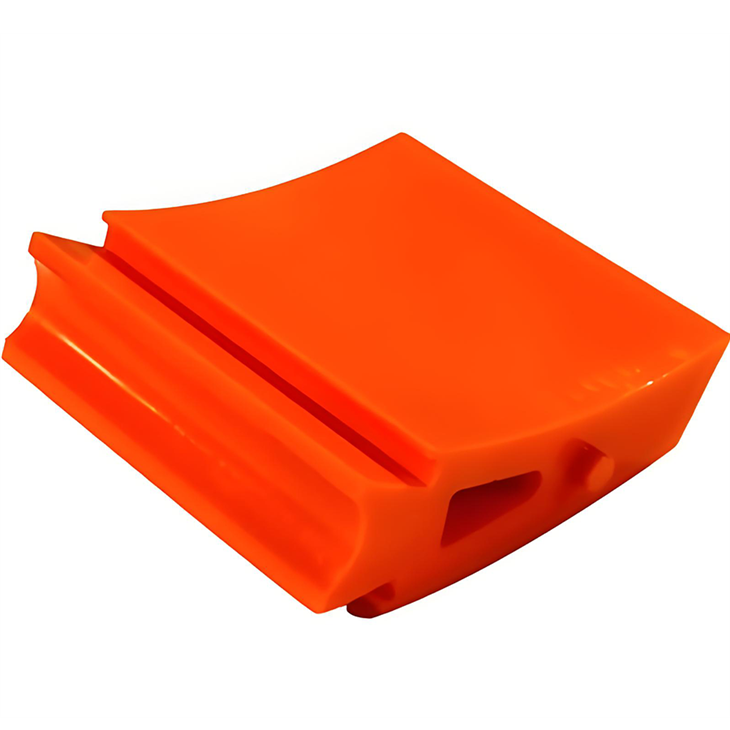

Raspadores de poliuretano usados Prepolímero de poliuretano

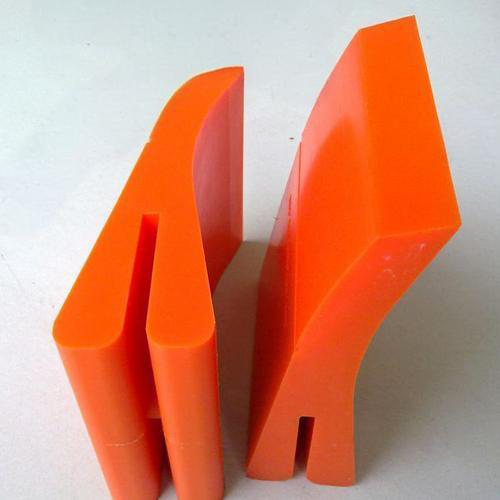

Raspador de prepolímero de poliuretano a poliuretano
Piezas de elastómeros de poliuretano para fundición de minerales

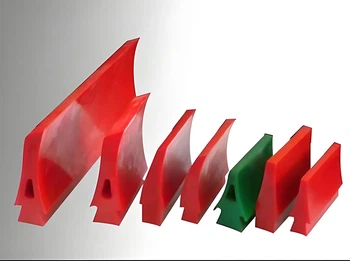

Prepolímero utilizado para fabricar productos de poliuretano
Etiqueta: prepolímero de poliuretano para raspadores de poliuretano, fabricantes, proveedores, fábrica de prepolímero de poliuretano de China para raspadores de poliuretano, Prepolímero de poliuretano para ambientes secos, Prepolímero de poliuretano para manejar, Prepolímero de poliuretano para aplicaciones intermitentes, Prepolímero de poliuretano para aplicaciones resistentes a los productos químicos, Prepolímero de poliuretano para aplicaciones de alta presión, Prepolímero de poliuretano para el almacenamiento
